BLD-70接线图（启停接线图）
我们经常遇到客户在直流无刷电机接驱动器时候，遇到问题，8根线，大小不一，五颜六色，看着说明书也看不懂怎么接，怕不小心接错，担心电机会烧了，有的客户说明明是按照说明书接的线也不对，为此，我们把各种型号的驱动器型号的接线图，集中起来，力求能让客户直观地看明白。

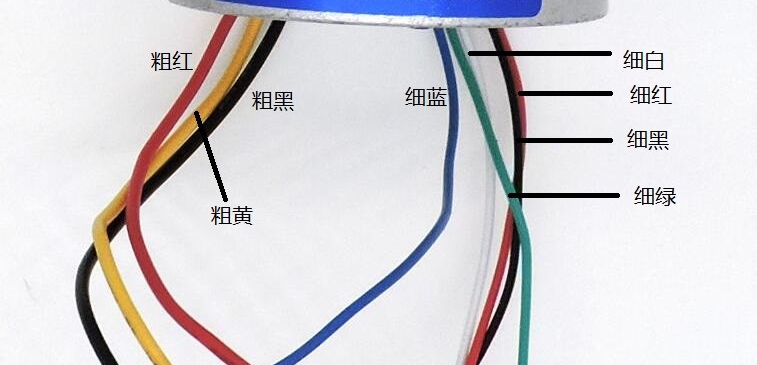

一、首先辨识清楚直流无刷电机上的线：
如上图，直流无刷电机一共有八根线
三根是粗的，五根是细的分别为：
粗红 细蓝
粗黄 细白
粗黑 细红
细黑
细绿
分清楚以上的八根线，就方便我们把对应的线连接到驱动器上

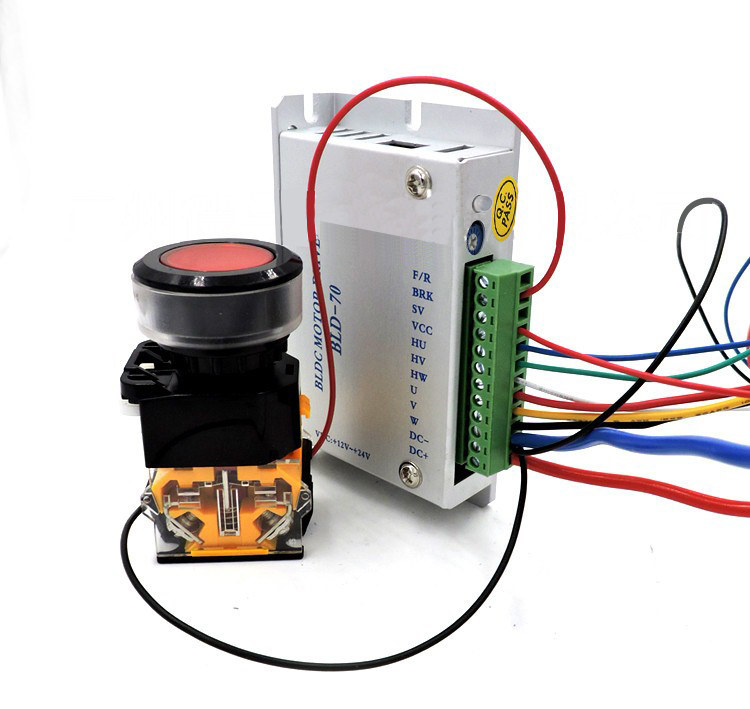

二、驱动器接线图（启停接线图）俯视图：
如上图所示：
驱动器上从左到右的接线为：（请对应驱动器上的接线口附近的符号来看）
1、DC+ 接 电源正极 （最粗的红线）
2、DC- 接 电源负极 （最粗的蓝线） 和 开关的黑线 和 电机的细黑线
3、W 接 电机的粗黑线
4、v 接 电机的粗黄线
5、u 接 电机的粗红线
6、HW 接 电机的细白线
7、HV 接 电机的细绿线
8、HU 接 电机的细蓝线
9、VCC 接 电机的细红线
10、SV 不接线，留空白
11、BRK 接 开关的红线
12、F\R 不接线，留空白
